Förstå akustisk läckagedetektion

Vad är ljudet av vattenläckor?
Vattenläckor i underjordiska, trycksatta rör kan ge många olika ljud:
●"Hiss" eller "Whoosh" från rörvibrationer och öppningstrycksminskning
●”Plaskande” eller “Bubblande bäck” ljud från vatten som rinner runt röret
● Snabba "slag/dunkande" ljud från vattenspray som träffar väggen i jordhålan
● Små "klinkande" ljud av stenar och småsten som studsar från röret
"Hiss" eller "Whoosh"-ljudet, som ofta låter som konstant statiskt brus, är det enda som alltid är närvarande för läckor i rör med 30 psi eller högre vattentryck. De andra ljuden kan eller kanske inte är närvarande, och vanligtvis är de inte lika höga. Så vi bestämmer "Finns det en läcka?" genom att lyssna efter "Hiss" eller "Whoosh".

Vilka faktorer påverkar dessa ljud?
Det finns flera faktorer som påverkar ljudstyrkan och frekvensomfånget för ljuden från vattenläckor som överförs på rören och överförs till markytan:
● Vattentryck i röret
● Rörmaterial och rördiameter
● Jordtyp och jordpackning
● Djup av jord över röret
● Ytbeläggning: gräs, lös jord, asfalt, betongplatta etc.

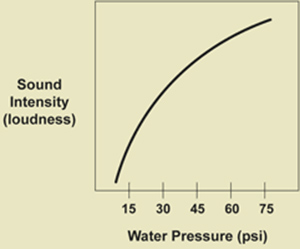

Ljudstyrkan eller intensiteten hos läckljudet är direkt proportionell mot vattentrycket inuti röret (upp till en gräns):


Ljudintensitet (ljudstyrka) kontra vattentryck
Metallrör, såsom järnledningar, koppartjänster och stålrör, överför vattenläckageljud som är högre och högre frekvens än PVC-rör eller asbestcementrör. Därför är kunskap om rörmaterialet viktig.
Rör med stor diameter, oavsett om de är PVC, betong, stål eller järn, överför mycket mindre ljud från vattenläckor än rör med liten diameter. Och rör med stor diameter sänder lägre frekvensljud än rör med liten diameter.
Sandig jord och mycket lös jord, särskilt över en nygrävd rörledning, överför inte ljudet från vattenläckor särskilt bra, inte heller vattenmättade jordar som myrar och träsk. Hård, packad jord överför ljudet av vattenläckor bäst. Jord absorberar ljudet av vattenläckor mycket snabbt. Läckor i vattenledningar som bara är 3 eller 4 fot djupa är mycket lättare att höra vid markytan än läckor i djupare linjer. På 7 eller 8 fots djup kommer endast mycket stora läckor med bra vattentryck att producera tillräckligt med ljud för att höras på ytan.
Slutligen gör marktäckningen, oavsett om det är en asfaltsgata, lös smuts, betongplatta eller gräsmatta, en viktig skillnad. Hårda gatytor och betongplattor resonerar med ljudet från vattenläckan, och läckan kan höras i 5 till 10 fot eller mer på vardera sidan av vattenröret. Gräsmattor och lösa smutsytor ger inte en sådan resonansplattliknande yta, och deras ytvariationer försvårar fast kontakt.
tillbaka till toppen av sidan

Hur rör sig läckljud på rör?
Metallrör, särskilt järnledningar mellan 6 tum och 12 tum, kopparledningar och stålrör överför ljudet av vattenläckor i hundratals fot åt ​​alla håll. Asbestcementrör och PVC-rör överför inte ljudet lika långt.
Avstånd som överförs för "Hiss" eller "Whoosh"-ljud av vattenläckor är en funktion av rördiametern såväl som rörmaterialet:

Rörmaterial och diameter avståndsljud färdas för 2 GPM läckage vid 60 PSI
 6 tums gjutjärnsrör 600 till 1000 fot
 12 tums gjutjärnsrör 400 till 800 fot
 24 tums gjutjärnsrör 200 till 400 fot
 6 tums AC-rör 400 till 800 fot
 12 tums AC-rör 300 till 500 fot
 24 tums AC-rör 100 till 300 fot
 6 tums PVC-rör 200 till 300 fot
 12 tums PVC-rör 100 till 200 fot
 24 tums PVC-rör 50 till 100 fot
Därför är kunskap om rörets material och diameter viktig för att veta hur långt läckljudet kan överföras längs rörväggarna

Hur går läckljud genom marken?
Jord absorberar vattenläckageljud mycket snabbt:
Jord absorberar de höga frekvenserna i högre grad än de låga frekvenserna. För en läcka i ett rör som är 6 fot djupt är "Hiss" eller "Whoosh"-ljudet svagt och "dämpat", dvs bara de lägre frekvenserna hörs. För en läcka i ett rör som är 3 fot djupt är ljudet högre och något högre i frekvens.

Undersökande

"Lätare" är termen som används för att lyssna efter vattenläckor när det inte finns några uppenbara bevis, som vatten som rinner på gatan. Varje brandpost, ventil och serviceledning är en möjlig plats för att höra ljudet av vattenläckor:

Eftersom ljuden rör sig på rörväggarna bättre än genom jorden, lyssna alltid på brandposterna, ventilerna och mätarna först. När du kommer närmare läckan blir ljudet högre. Avgör slutligen vilka två av dessa platser som är högst. Nu är du redo för "Water Leak Pinpointing."
